Csövek képei:
Meghajtócsövek
6SN7
- 6SN7GT Russia (6N8S/6Н8С)
6SN7GT Russia (6N8S/6Н8С)
- 6SN7GT Russia 6N8S/6Н8С)
6SN7GT Russia 6N8S/6Н8С
- 6SN7GT Tungsram
6SN7GT Tungsram
- 6SN7WGTA PhilipsECG
6SN7WGTA PhilipsECG
- 6SN7GT Elektro-Harmonix
6SN7GT Elektro-Harmonix
- 6SN7X Elektro-Harmonix
6SN7X Elektro-Harmonix
Végcső
- 6AS7G (6Н5С/6Н13С)
6AS7G (6Н5С/6Н13С)
- 6080WC GE
6080WC GE
Dokumentáció
- Kapcsolási rajzai
Képek az erősítőről

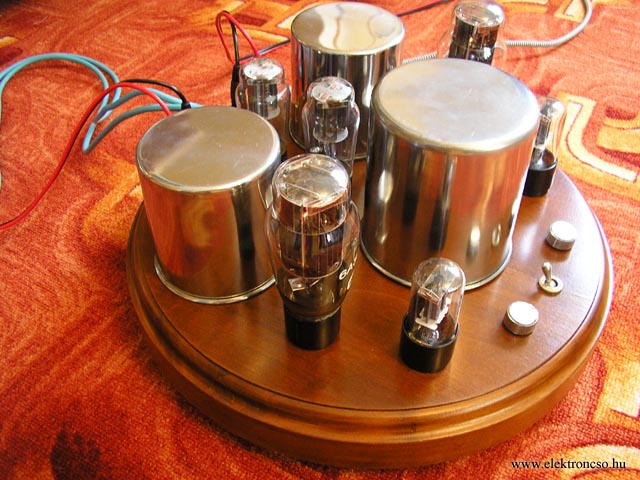

![(kör - 6AS7 SE) oldalról - bal (kör - 6AS7 SE) oldalról - bal](./kor_1.jpg) (kör - 6AS7 SE) oldalról - bal

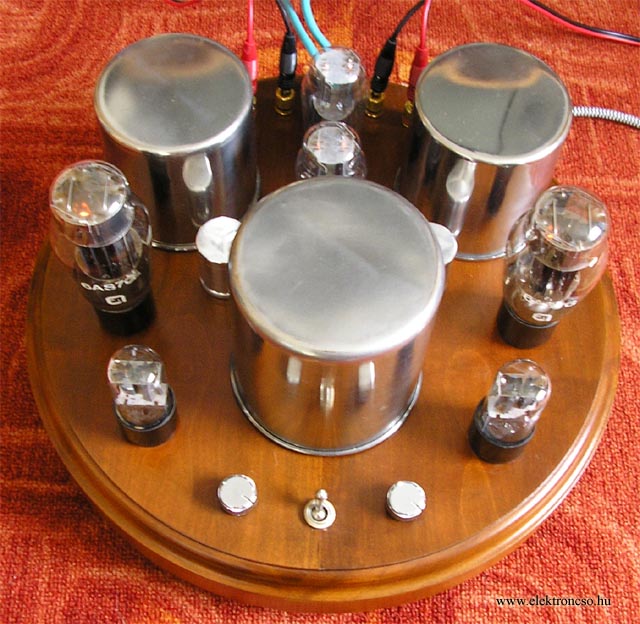

![(kör - 6AS7 SE) szemből - felülről (kör - 6AS7 SE) szemből - felülről](./kor_2.jpg) (kör - 6AS7 SE) szemből - felülről

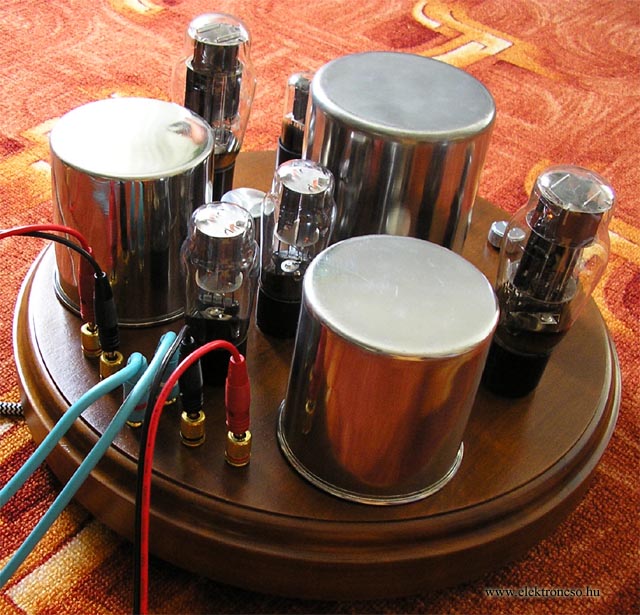

![(kör - 6AS7 SE) hátulról (kör - 6AS7 SE) hátulról](./kor_3.jpg) (kör - 6AS7 SE) hátulról
![(kör - 6AS7 SE) oldalról - bal (kör - 6AS7 SE) oldalról - bal](./kor_4.jpg) (kör - 6AS7 SE) oldalról - bal

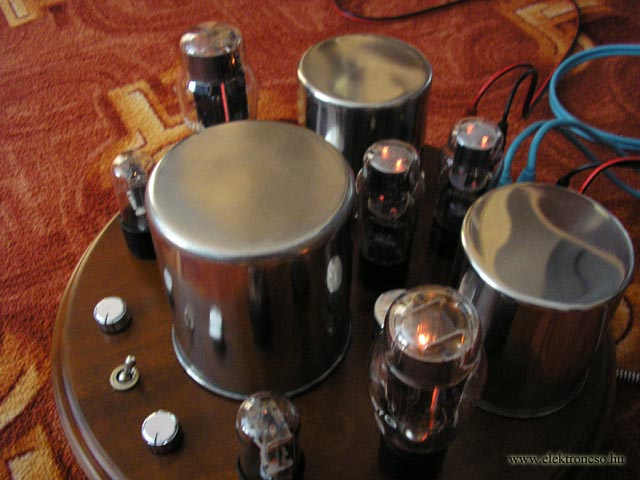

![(kör - 6AS7 SE) izzítva (kör - 6AS7 SE) izzítva](./kor_5.jpg) (kör - 6AS7 SE) izzítva
Műhelyképek...

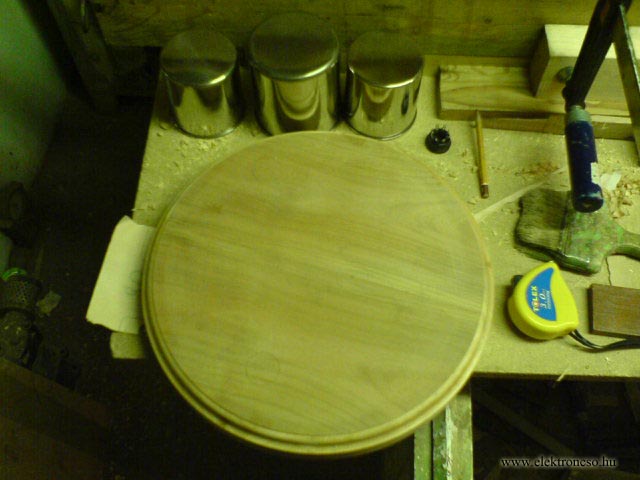

![(kör - 6AS7 SE) korong (a székülőke) (kör - 6AS7 SE) korong (a székülőke)](./kor_6.jpg) (kör - 6AS7 SE) korong (a székülőke)

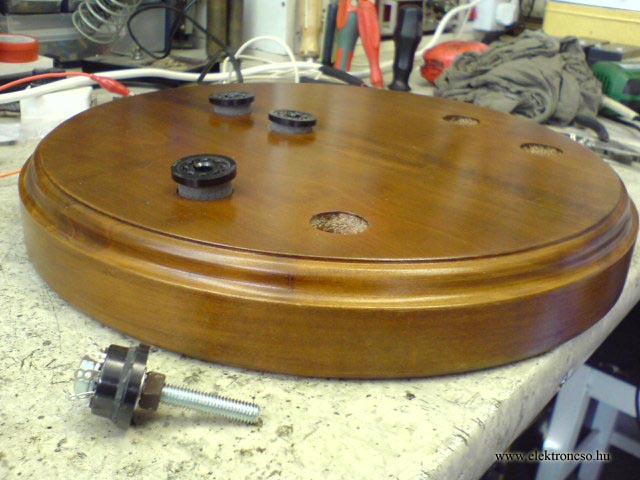

![(kör - 6AS7 SE) foglalatok behelyezése (kör - 6AS7 SE) foglalatok behelyezése](./kor_7.jpg) (kör - 6AS7 SE) foglalatok behelyezése

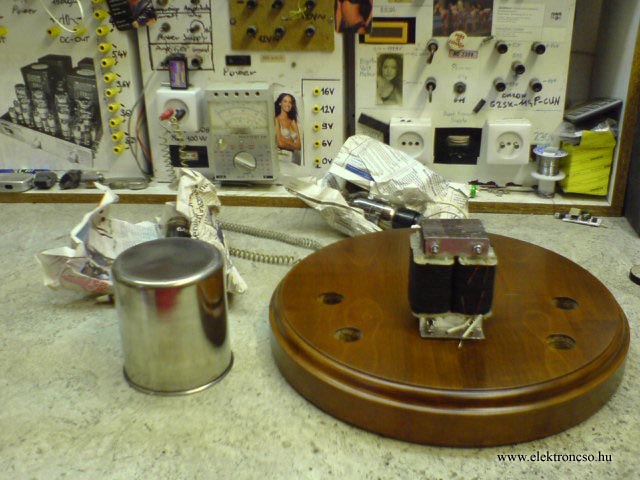

![(kör - 6AS7 SE) táptrafózva (kör - 6AS7 SE) táptrafózva](./kor_8.jpg) (kör - 6AS7 SE) táptrafózva

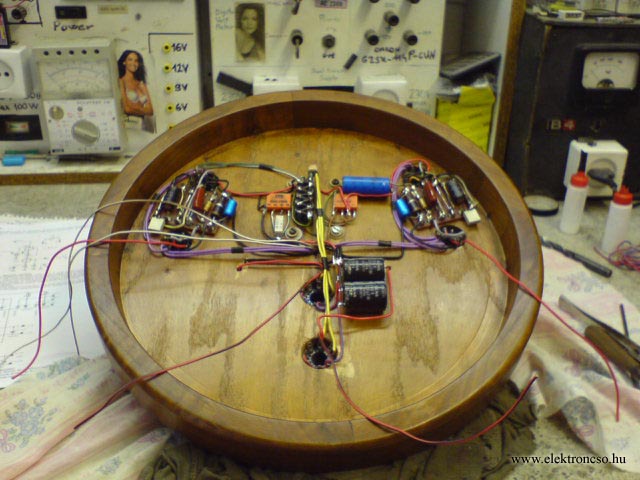

![(kör - 6AS7 SE) kábeleződik (kör - 6AS7 SE) kábeleződik](./kor_9.jpg) (kör - 6AS7 SE) kábeleződik

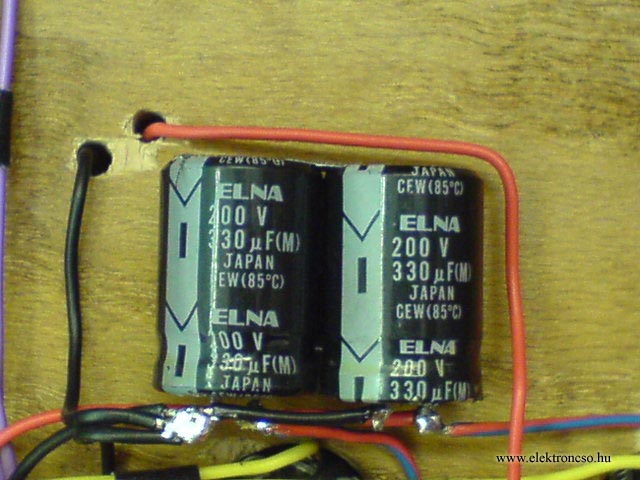

![(kör - 6AS7 SE) ELNA kondik a helyükön (kör - 6AS7 SE) ELNA kondik a helyükön](./kor_10.jpg) (kör - 6AS7 SE) ELNA kondik a helyükön

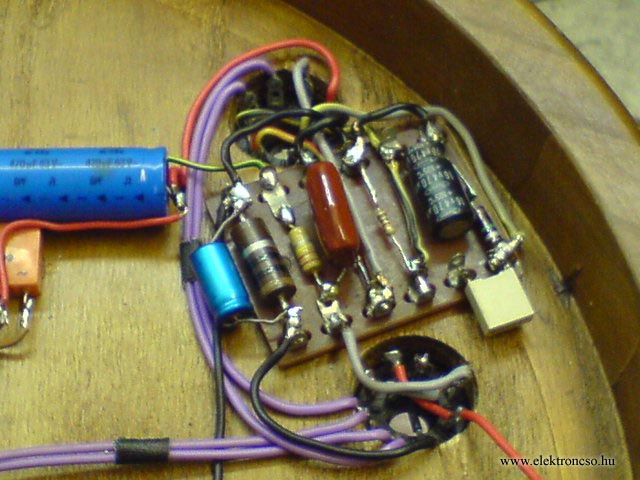

![(kör - 6AS7 SE) az elektronika közelről (kör - 6AS7 SE) az elektronika közelről](./kor_11.jpg) (kör - 6AS7 SE) az elektronika közelről

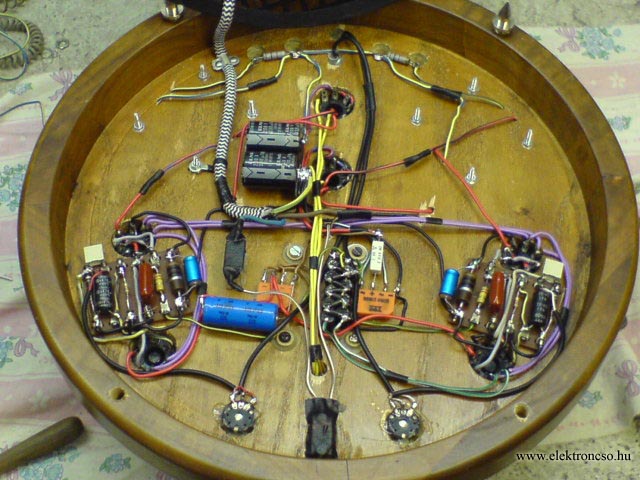

![(kör - 6AS7 SE) minden a helyén (kör - 6AS7 SE) minden a helyén](./kor_12.jpg) (kör - 6AS7 SE) minden a helyén

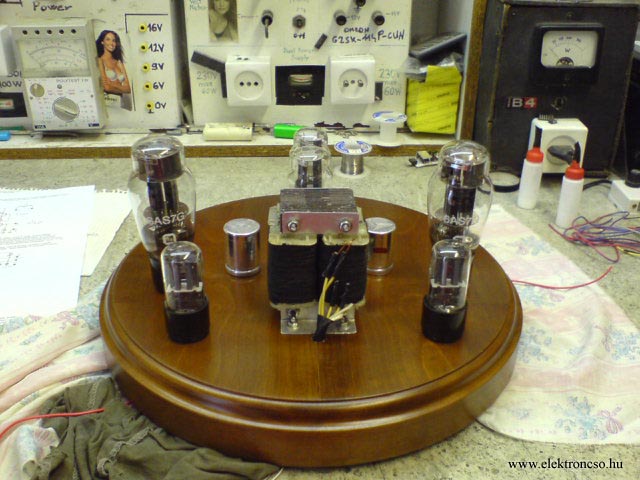

![(kör - 6AS7 SE) már csak a kimenők kellenek](./kor_13.jpg) (kör - 6AS7 SE) már csak a kimenők kellenek

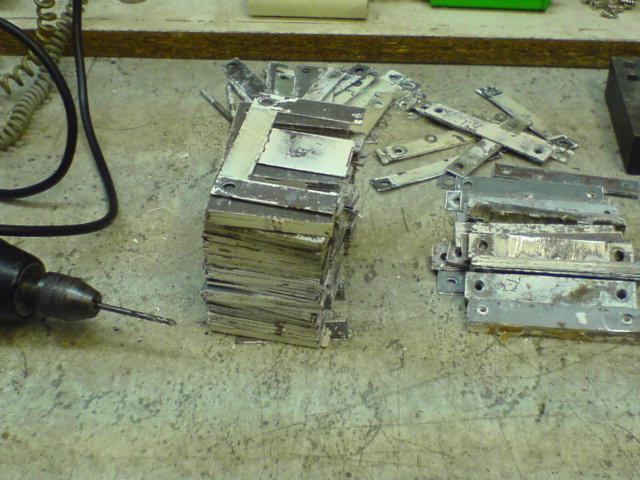

![(kör - 6AS7 SE) EI-66 13cm2 (kör - 6AS7 SE) EI-66 13cm2](./kor_14.jpg) (kör - 6AS7 SE) EI-66 13cm2

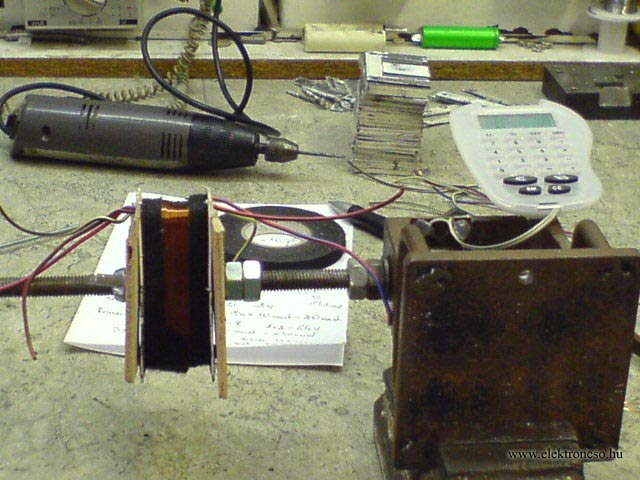

![(kör - 6AS7 SE) kimenőtekercselés (kör - 6AS7 SE) kimenőtekercselés](./kor_15.jpg) (kör - 6AS7 SE) kimenőtekercselés

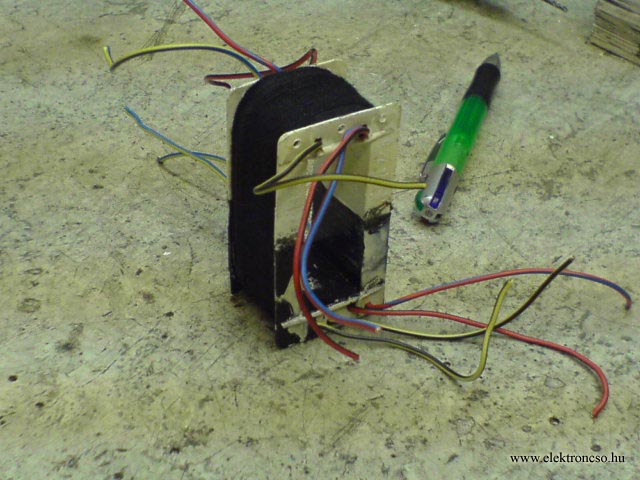

![(kör - 6AS7 SE) a kész tekercs (kör - 6AS7 SE) a kész tekercs](./kor_16.jpg) (kör - 6AS7 SE) a kész tekercs

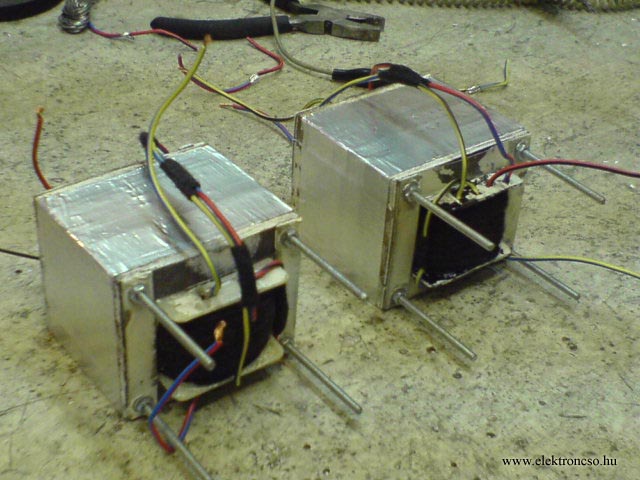

![(kör - 6AS7 SE) a kész kimenők (kör - 6AS7 SE) a kész kimenők](./kor_17.jpg) (kör - 6AS7 SE) a kész kimenők

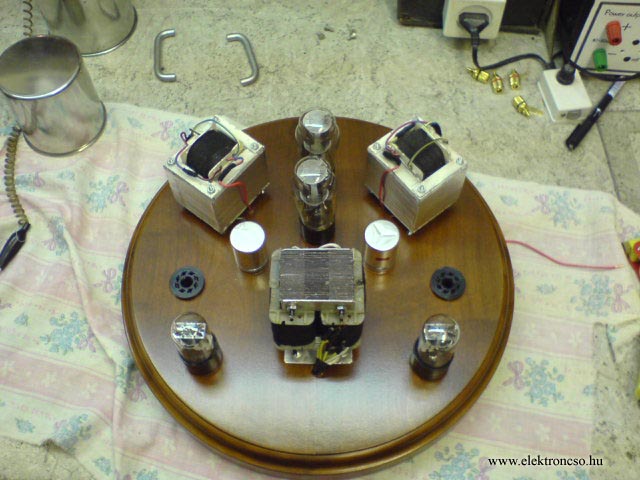

![(kör - 6AS7 SE) a kimenők is a helyükön (kör - 6AS7 SE) a kimenők is a helyükön](./kor_18.jpg) (kör - 6AS7 SE) a kimenők is a helyükön

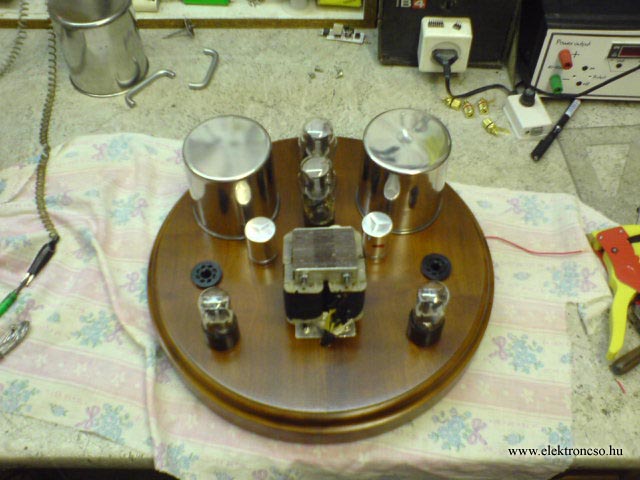

![(kör - 6AS7 SE) a kimenők burkolva (kör - 6AS7 SE) a kimenők burkolva](./kor_19.jpg) (kör - 6AS7 SE) a kimenők burkolva

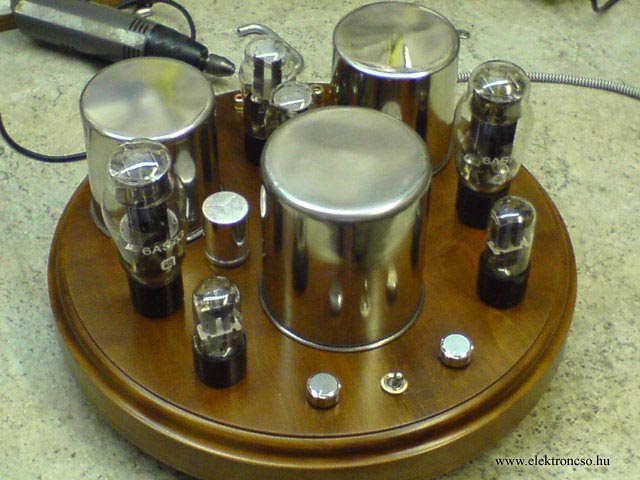

![(kör - 6AS7 SE) a táptrafó is burkolva (kör - 6AS7 SE) a táptrafó is burkolva](./kor_20.jpg) (kör - 6AS7 SE) a táptrafó is burkolva

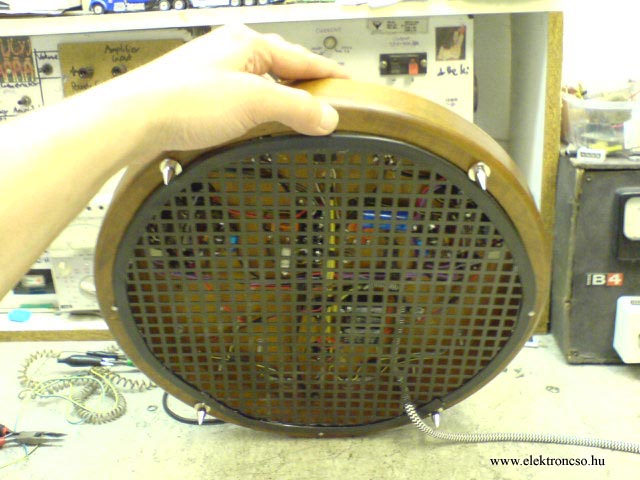

![(kör - 6AS7 SE) védőrács az aljára (kör - 6AS7 SE) védőrács az aljára](./kor_21.jpg) (kör - 6AS7 SE) védőrács az aljára
A képek a szerző saját képei.
|
|
A 6AS7G csöveket, mint kettőstriódákat inkább Kimenő Transzformátor Nélküli (OTL) kapcsolásban, fejhallgató erősítőként szokták hasznosítani. Én viszont, mivel a két csőfél közös anóddisszipációja 26W, nem szerettem volna elpazarolni ezt az energiát.

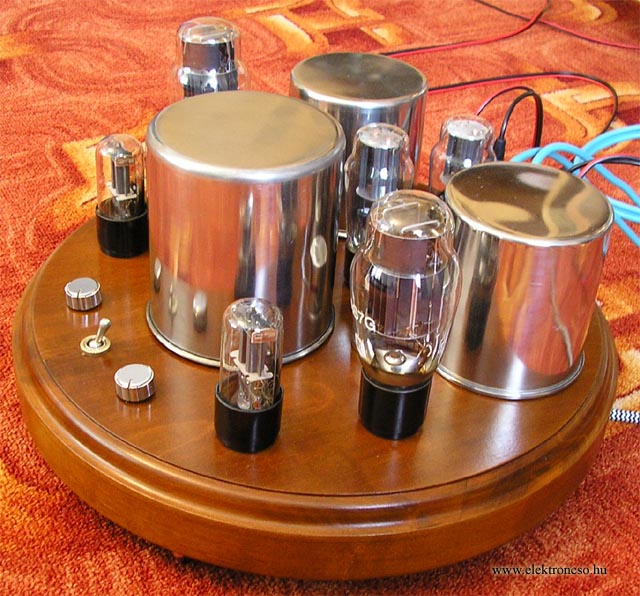

![Kör (6AS7 - 6H5С, 6SN7GT - 6H8С) SE erősítő Kör (6AS7 - 6H5С, 6SN7GT - 6H8С) SE erősítő](./kor_0.jpg)
Úgy döntöttem kipróbálom Single Ended (együtemű) kapcsolásban teljesítmény végfokozatként mire képes.
Az akkoriban megismert SRPP előerősítő kapcsolástechnika beindította fantáziámat, és már semmi nem tántoríthatott el attól, hogy ez hajtsa meg a 6AS7G-ket.

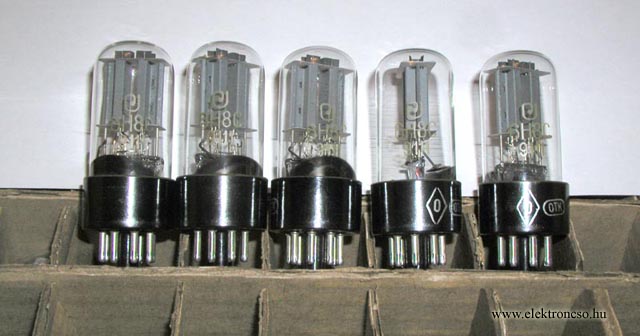

A választásom egyszerű; legyen oktál foglalatos, és minél látványosabb, hasonló paraméterekkel rendelkezzen, mint egy ECC82, vagy 83.. hát persze , hogy ismét 6H8C (6H8S/6Н8С/6SN7GT)!
![A választásom egyszerű; 6N8S A választásom egyszerű; 6N8S](./kor_6n8s.jpg)

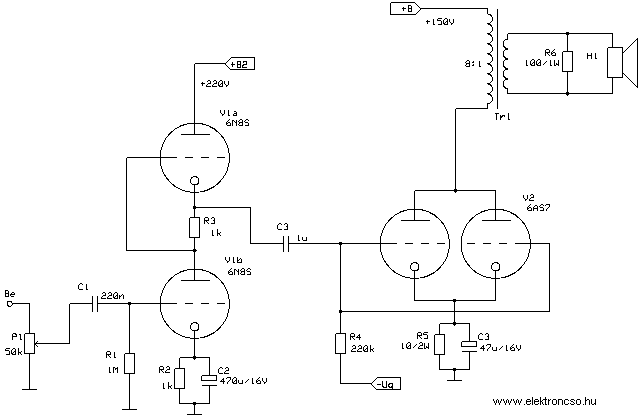

![A kör (6AS7 - 6H5С, 6SN7GT - 6H8С) SE erősítő - kapcsolási rajza](./kor_amp.gif)
A 6AS7G kettőstrióda párhuzamba kapcsolása, és a visszacsatolás kihagyása szándékos volt. Úgy voltam vele, hogy ha nem gerjed, és nem torzít, akkor szabadon hagyom.
A rém egyszerű kapcsolástechnika, és az alacson alkatrészigény nem csak gyorsan összeszerelhetővé és olcsóvá tette az erősítőt, de a hangjába sem avatkozik be feleslegesen. A 150V-os anódfeszültségnél közel -50V-os rácselőfeszültség szükséges a végtriódák közös 70mA-es nyugalmi áram beállításához. A kényszerűség, és a potméter kontakthiba kiküszöbölése vitt rá arra, hogy a tápegységben különleges megoldáshoz nyúljak; A fűtésből, egy 9 tagú kaszkád feszültségsokszorozóval állítom elő a -60V-ot.

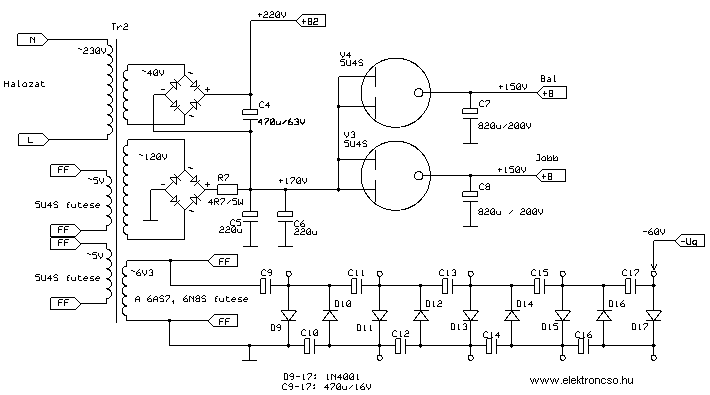

![(6AS7 - 6H5С, 6SN7GT - 6H8С) SE erősítő - a táp kapcsolási rajza](./kor_tap.gif)
Jól sült el a dolog, mert így lépésekben bár, nem olyan finoman, de stabilan lehet beállítani a munkapontot.
Az anódkésleltetés ismét áteresztő csöves, mert aszimmetrikus tekercsből Graetz híddal egyenirányítva kapom a működési feszültséget, ezzel viszont megúsztam két nehéz és csúnya fojtótrafó használatát.
Működése egyszerű; Az SRPP kapcsolásnak köszönhetően a két teljesen egyforma csőfél és az azonos katódellenállásoknak köszönhetően a kimenet féltápra áll be, ez esetünkben kb. 100V. E közös pontról kicsatolva, és egyben egyenfeszültség szempontjából leválasztva jutunk el a már negatív rácselőfeszültséggel beállított munkapontú végtriódához. Ennek a kettőstriódának az anódkörében helyezkedik el a kimenőtrafó, mely az "A" osztályú üzem miatt légréses kivitelű illesztőtranszformátort igényel. A kimenőtrafó kb. 500 ohmos impedanciát illeszt a 8 ohmos terheléshez. Ez ideális, a próbák szerint - legjobban a párhuzamosan kötött csőhöz.
Ehhez 8:1-hez arányú tekercselést kellett készíteni a 13cm2-es vasra, 10 menet/volt voltonkénti menetszámmal.
A kimenőt 10W-ra méreteztem, viszont az erősítő nem nagyon akarta kihasználni, mert 10% torzítással csak 7W-ot tudott 8 ohmon, 1% torzítással pedig csak 5W-ot.
Persze nem keseredtem el, mert a hangja kárpótolt, a mélyhang átvitele káprázatos (köszönhető a vaskeresztmetszetnek) a magasak pedig az osztott tekercselés segítségével maradéktalanul jelen vannak a hangképben.
Ebből kifolyólag tudom mindenkinek ajánlani , ha ilyen cső kerül a kezébe, ne pazarolja el fejhallgató erősítőnek, hanem építsen belőle Párhuzamosan kapcsolt SE-t, vagy akár a két csőfelet egymás ellen fordítva akár ellenüteműt is.
A Single Ended 6AS7G kimenője 13 cm2-es EI 66-os vasra készült. Primer menetszáma 640 menet, 0,4mm-es rézhuzalból. A szekunder menetszám 88 menet 0,9 mm-es rézhuzalból. Tekercselése egyszerű, 3-3 rétegben került fel a csévére a primerrel kezdve, felváltva, soronként szigetelve, egyoldalról lemezelve. A légrés pont két réteg 80 grammos nyomtatópapírnyi vastagság. Ekkorával volt a legjobb a frekvencia-átvitel, és a legkisebb a torzítás.
Meghallgatás, teszt: A 6AS7G SE meglepett, de nem akkor amikor először bekapcsoltam, mert akkor valahogy erőtlennek tűnt, de ez csak annak volt köszönhető, hogy a teljes sávban abszolút lineáris, és egyforma az erősítése. Más hanganyaggal, teszt CD-vel nagyon megindult, még a mélyhang átvitele is kielégítő lett. (A tesztekben a két korábban épített erősítőmmel mérkőzőtt: lásd. Itt) A PP-k hez képest, a kis teljesítményéhez hozzá kellett szokni, azért 30-40W-al szinte fel sem veheti a versenyt, de 5 wattig ő vitte a pálmát.
Levonva a következtetéseket a szívemhez - ha kis hangerő is elég - az SE állt a legközelebb, ha hangerő kellett, akkor a 6L6GC, mert ő volt a legterhelhetőbb.
A meghallgatáshoz megforgatott előadók,: Diana Krall, Magna Cum Laude, Republic, és ENYA. Majd Soltész Rezső teszt CD-je. Ami a fényből hangot csinált; THOMSON LAD 300, és ami a fülünkbe duruzsolt; KODA AV706F
| | |
